خرید شیر برقی پنوماتیک در مشهد؛ راهنمای انتخاب پورت، بوبین و دبی
توسط:
تاریخ انتشار: مهر 18, 1405
0 دیدگاه

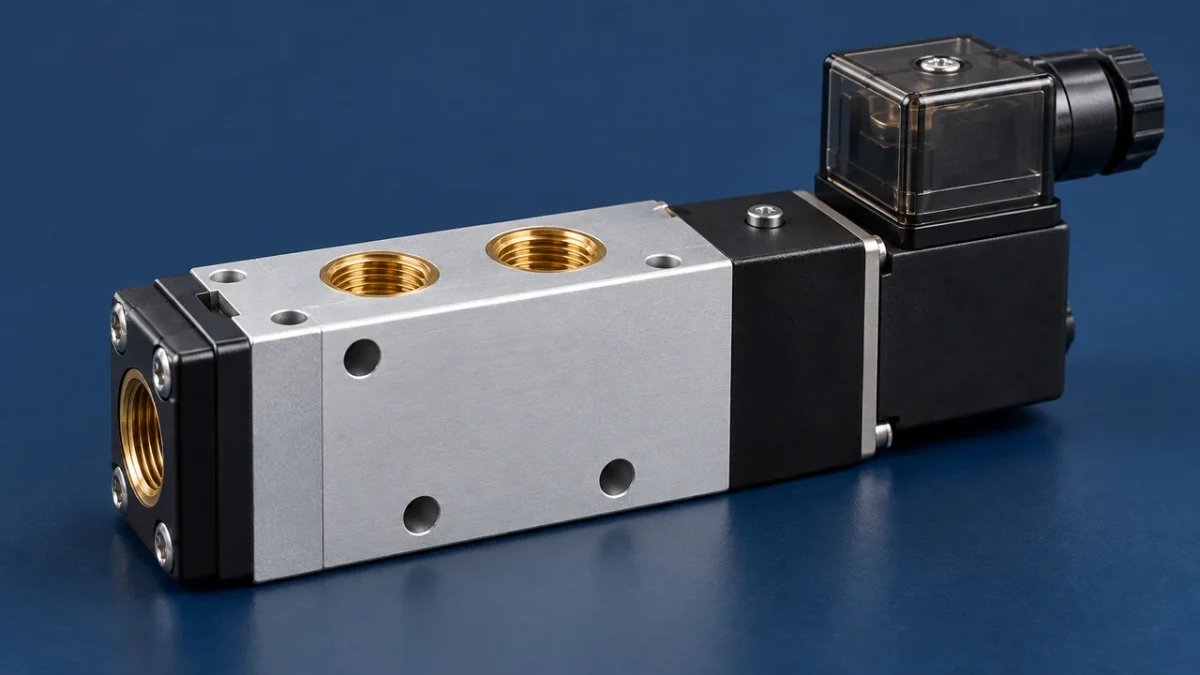

شیر برقی پنوماتیک قطعه‌ای است که فرمان الکتریکی را به تغییر مسیر هوا تبدیل می‌کند. اگر این قطعه درست انتخاب نشود، ممکن است جک حرکت نکند، سرعت کافی نداشته باشد یا پس از قطع فرمان در وضعیت پیش‌بینی‌نشده باقی بماند. برای خرید شیر برقی پنوماتیک در مشهد، دانستن ولتاژ و اندازه رزوه کافی نیست. باید نوع مدار، رفتار موردنیاز و شرایط هوای ورودی را هم مشخص کنید. در این راهنما، مهم‌ترین اطلاعات خرید را به زبان کاربردی مرور می‌کنیم.
شیر مناسب را با چه مشخصاتی انتخاب کنیم؟
مشخصات اصلی شامل تعداد پورت و وضعیت، نوع تحریک، ولتاژ بوبین، ظرفیت عبور هوا، فشار کاری و شیوه نصب است. اگر شیر روی منیفولد قرار می‌گیرد، سازگاری با پایه نیز ضروری است. در تعویض قطعه، کد کامل شیر و بوبین را جداگانه ثبت کنید؛ گاهی یک بدنه با چند نوع بوبین عرضه می‌شود و شباهت بدنه، یکسان بودن مشخصات الکتریکی را ثابت نمی‌کند.
برای دیدن جایگاه شیر در کنار عملگر و آماده‌سازی هوا، دسته تجهیزات پنوماتیک را بررسی کنید. انتخاب شیر باید با نیاز جک و مدار هماهنگ باشد. قطعه‌ای که برای یک عملگر کوچک مناسب است، ممکن است برای حرکت سریع یک جک بزرگ یا چند مصرف‌کننده هم‌زمان، ظرفیت کافی نداشته باشد.
معنی شیر ۳/۲، ۵/۲ و ۵/۳ چیست؟
تعداد مسیرها و وضعیت‌های کاری
در نام‌گذاری متداول، عدد اول تعداد پورت‌ها و عدد دوم تعداد وضعیت‌ها را نشان می‌دهد. شیر ۳/۲ سه پورت و دو وضعیت دارد و در بسیاری از مدارهای مناسب عملگر یک‌طرفه به کار می‌رود. شیر ۵/۲ پنج پورت و دو وضعیت دارد و برای کنترل بسیاری از جک‌های دوطرفه استفاده می‌شود. بااین‌حال، انتخاب نهایی باید از نقشه مدار و رفتار موردنیاز پیروی کند.
اهمیت وضعیت وسط در شیر ۵/۳
شیر ۵/۳ یک وضعیت میانی هم دارد. نحوه اتصال یا بسته بودن مسیرها در این وضعیت، بین مدل‌ها متفاوت است. نام «۵/۳» به‌تنهایی نمی‌گوید پس از قطع فرمان چه اتفاقی رخ می‌دهد. نماد مدار روی بدنه یا دیتاشیت باید خوانده شود. همچنین نباید از صرف وجود وضعیت وسط، نگه‌داشتن ایمن بار یا جلوگیری قطعی از حرکت را نتیجه گرفت.

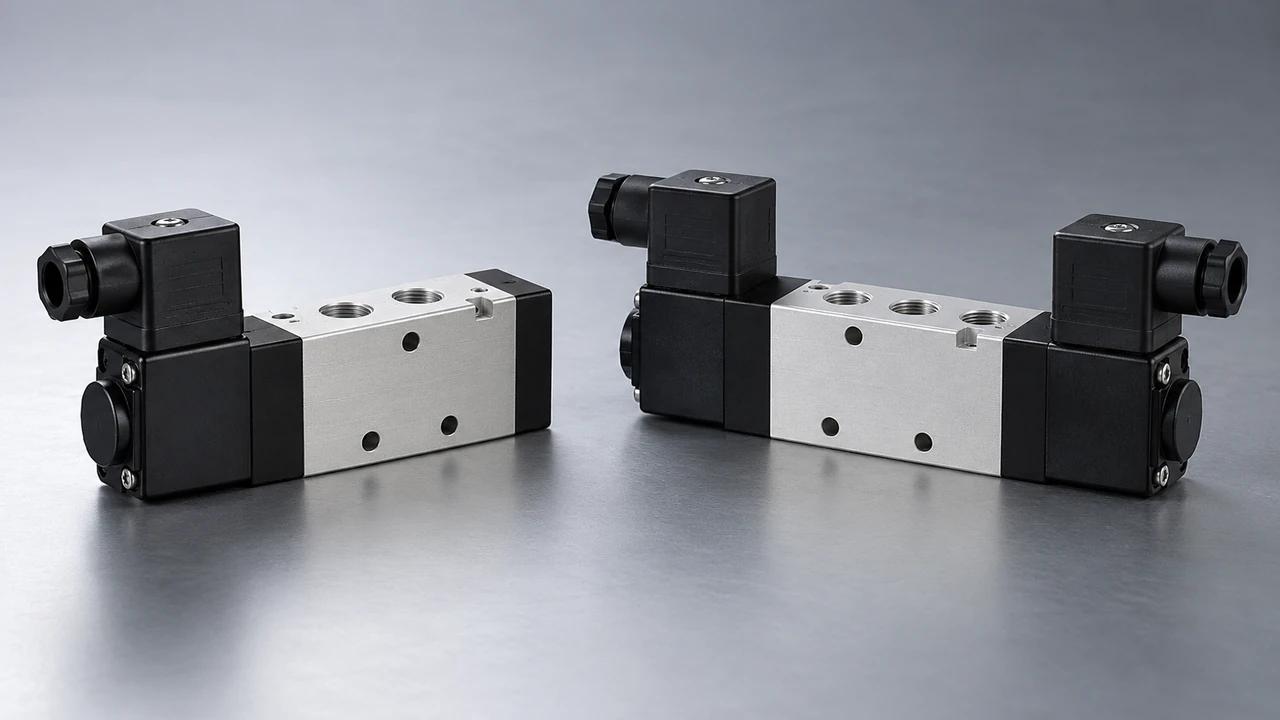

تک‌بوبین یا دوبوبین؛ کدام مناسب است؟
رفتار شیر پس از حذف فرمان
در بسیاری از شیرهای تک‌بوبین، بازگشت با فنر انجام می‌شود؛ اما رفتار دقیق به ساختار محصول وابسته است. بعضی شیرهای دوبوبین، آخرین وضعیت را حفظ می‌کنند. این تفاوت برای منطق دستگاه مهم است، به‌خصوص هنگام قطع برق و راه‌اندازی دوباره. مدل جایگزین باید از نظر رفتار عملکردی با نقشه تأییدشده هماهنگ باشد، نه فقط از نظر تعداد سیم‌ها.
چه چیزی باید در درخواست خرید نوشته شود؟
علاوه بر عبارت تک‌بوبین یا دوبوبین، وضعیت موردنیاز هنگام نبود فرمان را توضیح دهید. اگر نقشه پنوماتیک دارید، آن را همراه کد قطعه ارسال کنید. برای مدارهایی با الزام ایمنی، انتخاب و اعتبارسنجی باید طبق ارزیابی ریسک و دستورالعمل تجهیزات انجام شود؛ شیر عمومی را نباید خودبه‌خود معادل شیر دارای عملکرد ایمنی در نظر گرفت.
ولتاژ بوبین را دقیق اعلام کنید
عدد ولتاژ باید همراه با نوع جریان نوشته شود. بوبین ۲۴ ولت DC و ۲۴ ولت AC صرفاً به دلیل یکسان بودن عدد، قابل‌جایگزینی نیستند. نوع کانکتور، توان مصرفی، وجود نشانگر یا مدار محافظ نیز ممکن است روی سازگاری اثر بگذارد. اگر بوبین مستقیم از خروجی کنترلر فرمان می‌گیرد، ظرفیت خروجی و روش حفاظت آن باید توسط مسئول برق بررسی شود.
در استعلام، عبارت‌هایی مثل «شیر بیست‌وچهار ولت» را کامل کنید و از عکس خوانای پلاک کمک بگیرید. برای مجموعه‌ای که دارای چند شیر مشابه است، شماره موقعیت هر شیر را در نقشه یا فهرست قطعات ثبت کنید. این کار احتمال نصب بوبین یا شیر اشتباه در محل مشابه را کاهش می‌دهد و سفارش بعدی را نیز ساده‌تر می‌کند.
چرا دبی از اندازه رزوه مهم‌تر می‌شود؟
اندازه پورت یکی از اطلاعات انتخاب است، اما تمام ظرفیت شیر را توضیح نمی‌دهد. مسیر داخلی و شرایط اندازه‌گیری در مقدار دبی اعلام‌شده اثر دارند. هنگام مقایسه دو محصول، باید شاخص و شرایط مرجع یکسان باشند. اگر فقط عبارت «یک‌چهارم» مبنای سفارش قرار گیرد، ممکن است قطعه‌ای با ظرفیت متفاوت دریافت شود و زمان حرکت دستگاه تغییر کند.
دبی موردنیاز به اندازه عملگر، فشار و زمان حرکت وابسته است. همچنین شیلنگ طولانی، اتصال محدودکننده یا صداخفه‌کن آلوده می‌تواند مسیر را محدود کند. در چنین شرایطی تعویض شیر به‌تنهایی مسئله را حل نمی‌کند. پیش از سفارش ظرفیت بالاتر، عملکرد تمام مسیر رفت‌وبرگشت هوا باید بررسی شود و مشخص شود محدودیت اصلی در کدام بخش قرار دارد.
فشار کاری و هوای راه‌انداز را بررسی کنید
بعضی شیرهای پایلوت‌دار برای عملکرد درست به حداقل فشار مشخصی نیاز دارند. اگر مدار در فشار پایین کار می‌کند، انتخاب بدون بررسی این محدوده ممکن است باعث عملکرد نامطمئن شود. وجود پایلوت داخلی یا خارجی و شرایط تغذیه آن باید مطابق دیتاشیت مشخص شود. برای خلأ یا سیال غیر از هوای فشرده نیز نباید سازگاری را فرض کرد؛ تأیید کاربرد ضروری است.
کیفیت هوا، دمای محیط و شرایط نصب را هم اعلام کنید. رطوبت و آلودگی می‌توانند روی عملکرد مجموعه اثر بگذارند، اما راهکار مناسب به طراحی سیستم وابسته است. فیلتر، تخلیه کندانس و آماده‌سازی هوا باید با نیاز تجهیزات هماهنگ باشند. جایگزینی متوالی شیر خراب‌شده، بدون بررسی علت آلودگی یا افت فشار، هزینه نگهداری را بالا نگه می‌دارد.
برای خرید در مشهد چه پرسش‌هایی بپرسیم؟
از تأمین‌کننده بخواهید کد کامل، ولتاژ، فشار مجاز، مشخصات دبی و اقلام همراه را اعلام کند. درباره وجود سوکت، پایه و آب‌بندها سؤال کنید. اگر نمونه معادل پیشنهاد می‌شود، تفاوت‌ها باید روشن باشند. زمان تحویل را برای همان مدل و تعداد بپرسید؛ موجود بودن یک شیر از همان برند، به معنای موجود بودن کد موردنیاز شما نیست.
در دستگاه‌های فرمان‌پذیر، هماهنگی شیر با تجهیزات اتوماسیون صنعتی بخشی از انتخاب است. زمان پاسخ، نوع خروجی، تعداد فرمان‌ها و منطق راه‌اندازی مجدد باید بررسی شوند. خرید صحیح زمانی کامل می‌شود که مشخصات مکانیکی، پنوماتیکی و الکتریکی در یک درخواست روشن کنار هم قرار گرفته باشند.

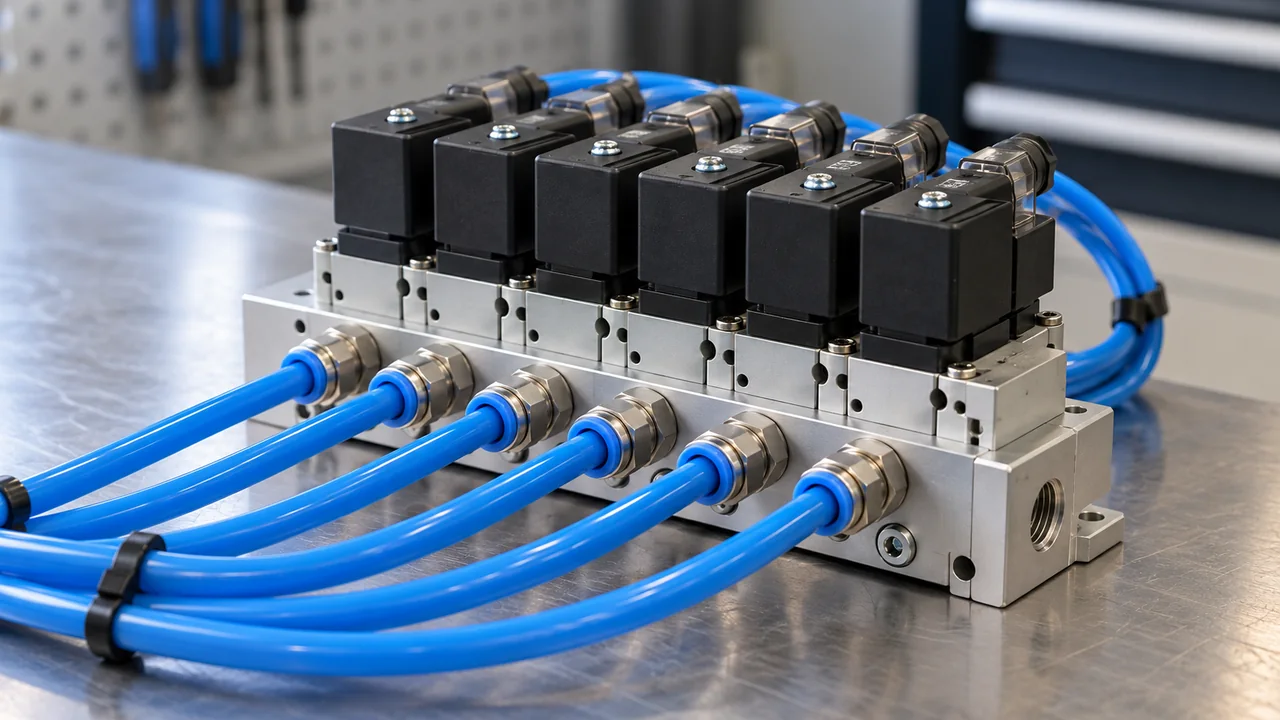

اگر چند شیر ظاهراً یکسان روی دستگاه وجود دارد، محل هرکدام را شماره‌گذاری کنید. عکس کلی منیفولد همراه با شماره موقعیت، از عکس جداگانه یک شیر مفیدتر است. این روش به‌خصوص وقتی ولتاژ یا رفتار برخی شیرها متفاوت است، احتمال سفارش یا نصب اشتباه را کمتر می‌کند.
پرسش‌های متداول
آیا شیر مشابه از برند دیگر قابل‌استفاده است؟
ممکن است، اما تطبیق نماد، دبی، فشار، ولتاژ و ابعاد ضروری است. برای شیر منیفولدی، سازگاری پایه نیز باید تأیید شود و نمی‌توان از ظاهر نتیجه گرفت.
آیا فقط بوبین را می‌توان تعویض کرد؟
در بعضی مدل‌ها بله، مشروط به سلامت سایر بخش‌ها و سازگاری دقیق بوبین جایگزین. تشخیص علت خرابی پیش از خرید، از تعویض غیرضروری مجموعه جلوگیری می‌کند.
درخواست قیمت را چگونه ارسال کنیم؟
کد، عکس نماد، پلاک بوبین و شرح کاربرد را آماده کنید. سپس از طریق پنوتوس روش ارتباط را بررسی کرده و مشخصات، موجودی و شرایط سفارش را استعلام کنید. پاسخ مکتوب و دارای کد محصول، برای تصمیم خرید قابل‌اتکاتر از نام شفاهی قطعه است.
